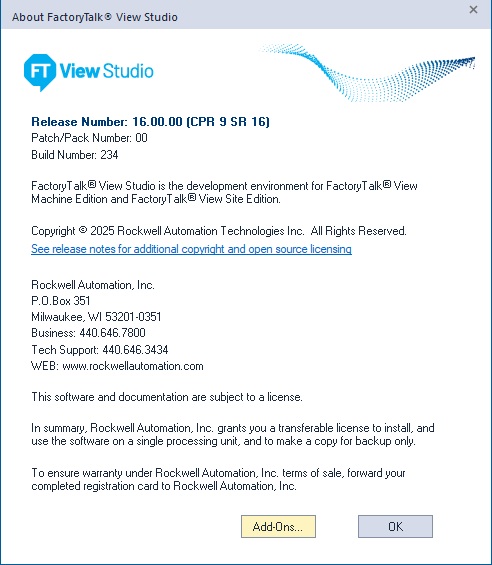

FactoryTalk View Studio 2025 V16.00.00 (CPR9 SR16)

软件介绍

FactoryTalk View Studio v16.00.00（CPR9 SR16）是Rockwell Automation推出的工业人机界面（HMI）开发软件，主要用于工业自动化系统的监控画面设计、设备状态显示、过程数据可视化、报警管理及操作交互开发。该软件面向工业控制工程师、自动化系统集成商及设备制造商，可配合罗克韦尔自动化相关控制器和通信组件，构建适用于不同工业场景的人机交互系统。

FactoryTalk View Studio主要包含FactoryTalk View ME（Machine Edition，机器版）和FactoryTalk View SE（Site Edition，站点版）两类开发环境。ME主要面向机器级操作终端和嵌入式HMI应用，SE则适用于工厂级监控、分布式客户端与服务器架构以及较复杂的工业过程可视化系统。

v16.00.00版本在图形对象、趋势分析、浏览器组件、数据记录和界面导航等方面进行了更新，同时调整了部分功能限制，为工业自动化项目的开发和维护提供了更多支持。

软件基本信息

主要功能

1. 工业人机界面设计

FactoryTalk View Studio提供用于创建工业操作界面的图形编辑环境，工程师可以根据设备和生产流程需求设计操作画面，将控制器数据、设备运行状态及工艺参数集中展示。

主要功能包括：

• 创建和编辑HMI图形显示画面。
• 添加按钮、指示灯、数值显示、图像及其他交互对象。
• 将图形对象与控制器标签或过程变量关联。
• 设置对象动画、位置变化和状态显示。
• 根据操作终端的屏幕尺寸和分辨率调整界面布局。
• 构建适用于设备操作、生产线监控及工业过程管理的可视化界面。

2. FactoryTalk View ME机器级开发

FactoryTalk View ME主要面向机器级HMI项目，适用于操作员终端、独立设备及生产机械的监控和控制界面开发。

v16.00.00版本的重要变化之一是取消了原有的500个图形显示画面数量限制。在符合相应软件许可条件的情况下，开发人员可以创建更多ME图形画面，为大型设备项目和复杂操作界面提供更大的设计空间。

该版本还增加了Linear Gauge线性仪表对象，可用于显示连续变化的工艺数据，并通过报警指示、动态动画和趋势火花线等元素增强数据展示效果。

3. FactoryTalk View SE站点级监控

FactoryTalk View SE面向工厂级HMI和SCADA监控应用，支持构建包含多个操作客户端、服务器及相关工业数据源的监控系统。

其主要用途包括：

• 集中显示设备运行状态及生产过程数据。
• 构建工厂级监控画面和多页面导航结构。
• 通过趋势图分析实时过程数据及历史变化。
• 结合相关组件实现报警显示和操作状态反馈。
• 支持分布式系统架构下的监控界面开发。
• 为生产线、工艺装置和工业设施提供统一的可视化操作环境。

v16版本改进了导航面板，增加可停靠侧边栏和水平子菜单等界面组织方式，有助于优化复杂监控项目中的页面切换和功能访问体验。

4. Linear Gauge线性仪表对象

FactoryTalk View ME v16新增Linear Gauge线性仪表对象，支持水平和垂直两种主要显示方向，可用于直观呈现温度、压力、液位、速度及其他连续变化的工艺参数。

主要特点包括：

• 实时显示过程变量数值。
• 通过报警指示增强异常状态的可见性。
• 支持动态动画效果。
• 集成趋势火花线，辅助观察数据变化。
• 提供水平和垂直方向的仪表显示形式。

该功能能够减少传统数值显示方式的理解成本，帮助操作人员更快识别参数变化和异常情况。

5. 图形对象动画与交互优化

v16.00.00对部分图形对象的动画能力进行了扩展，增加Image图像对象水平和垂直位置动画支持。

工程师可以根据控制器变量或过程状态调整图像的位置，以模拟设备运动、物料输送、执行机构动作或其他工业过程变化。

配合原有的图形对象、状态指示和变量绑定功能，可以构建更直观的动态监控画面，提升HMI界面的信息表达能力。

6. WebBrowser浏览器组件升级

该版本更新了ActiveX WebBrowser相关组件，采用Microsoft Edge WebView2作为默认浏览器引擎。

与传统浏览器控件相比，基于WebView2的实现有助于改善现代网页内容的兼容性，为需要在HMI画面中显示网页内容的应用提供支持。

实际部署时，应结合具体的FactoryTalk View组件、WebView2运行时环境及项目兼容性要求进行测试，不能仅凭浏览器引擎更新就认定所有旧项目均可直接迁移。

7. 趋势分析与历史数据可视化

FactoryTalk View SE v16增强了TrendPro和XY Plot与FactoryTalk Historian SE Asset Framework相关数据的配合能力。

趋势分析功能可用于观察过程变量随时间的变化，帮助工程师识别生产波动、分析设备运行状态以及评估工艺参数之间的关系。

主要应用包括：

• 展示实时过程变量和历史趋势。
• 分析多个变量之间的变化关系。
• 通过XY Plot分析变量之间的关联。
• 利用历史数据辅助故障排查和工艺优化。
• 结合Historian相关数据结构组织工业过程信息。

此外，版本更新还增加了TrendPro和XY Plot相关的VBA RubberBandZoom方法，可用于支持特定的框选缩放交互。具体调用方式和适用对象应以对应版本的技术文档为准。

8. DataLogPro与InfluxDB集成

FactoryTalk View SE v16扩展了DataLogPro与InfluxDB 3 Core及Enterprise 3.3.0在Linux环境下的集成能力。

这项更新面向需要将工业过程数据写入时序数据库的应用场景，有助于支持数据记录、后续查询和工业数据分析工作流。

部署时需要关注数据库版本、连接参数、网络访问权限及数据记录组件的兼容性。相关功能是否可用，还应以实际安装的FactoryTalk View组件和官方支持矩阵为准。

9. RecipePro配方管理功能改进

该版本为RecipePro增加了可选的Unit、Min和Max列，分别用于显示单位、最小值和最大值等信息。

这些字段有助于在配方数据管理过程中明确参数的计量单位和取值范围，便于操作人员检查配方参数，并辅助减少因参数理解不一致造成的配置问题。

具体字段的显示方式和可用条件取决于所使用的组件及项目配置。

FactoryTalk View ME与SE的区别

选择ME还是SE，应根据项目的控制范围、客户端数量、部署架构和数据管理需求确定。两者虽然都用于工业人机界面开发，但项目结构、运行环境和部署方式并不完全相同。

系统配置要求

以下配置根据原始资料整理，属于参考配置。由于不同FactoryTalk View组件、操作系统版本及项目规模可能存在差异，正式安装前应核对对应版本的官方系统要求。

硬件配置

磁盘空间应预留足够余量，用于软件组件、工程文件、日志、缓存及后续更新。若同时安装多个版本或使用虚拟机，实际存储需求可能明显增加。

操作系统要求

原始资料列出的64位Windows系统包括：

• Windows 11 Pro、Enterprise、IoT Enterprise及LTSC相关版本。
• Windows 10 Pro、Enterprise、IoT Enterprise及LTSC 21H2及更高版本。
• Windows Server 2019。
• Windows Server 2022。
• Windows Server 2025。

需要注意，操作系统列表并不等于所有版本、版本号和组件组合都获得官方支持。特别是Windows 10不同版本的生命周期和Windows Server的兼容性，应结合FactoryTalk View v16的正式兼容性说明进行确认。

相关软件组件

根据原始资料，安装和运行环境涉及以下组件：

具体组件是否随安装介质提供、是否需要单独安装，以及不同组件之间的版本依赖，应以实际安装程序和官方安装指南为准。

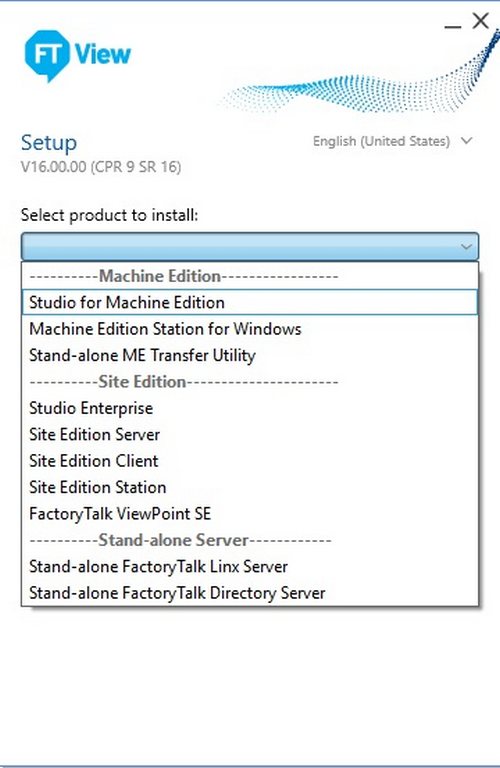

安装与部署注意事项

1. 检查VBScript组件

原始资料特别提示，FactoryTalk View v16安装环境可能依赖VBScript组件。由于较新的Windows系统已调整部分旧组件的默认启用方式，安装前应检查系统中是否具备软件所需的VBScript支持。

如果安装程序提示缺少相关组件，应按照操作系统对应的官方方式启用或安装，不建议直接修改不明来源的系统文件。

2. 注意HTTPS与TLS证书配置

根据原始资料，FactoryTalk View v16在特定的FactoryTalk View Studio Enterprise或SE Server首次安装场景中，可能默认启用HTTPS。

如果项目涉及ViewPoint、Web访问或网络化监控部署，应检查HTTPS服务状态，并根据实际环境配置合适的TLS证书。证书名称、有效期、信任链和客户端访问方式都可能影响系统正常连接。

3. 合理规划虚拟机环境

对于需要维护多个历史版本项目的工程师，可以考虑使用VMware Workstation或Hyper-V建立独立的开发环境。

虚拟机部署有助于隔离不同版本的软件组件和依赖关系，降低多版本共存时的环境冲突风险。实施前仍需确认虚拟化平台、操作系统及相关工业软件的支持情况，并为虚拟机预留足够的CPU、内存和磁盘资源。

4. 确认项目兼容性

对于从旧版本迁移的ME或SE项目，建议先备份原始工程，再在独立测试环境中进行升级和功能验证。

重点检查通信连接、图形对象、ActiveX控件、VBA脚本、趋势组件、报警配置及外部数据库连接，避免因组件差异导致项目运行异常。

更新内容

FactoryTalk View Studio v16.00.00（CPR9 SR16）的主要更新内容如下。

FactoryTalk View ME更新

1. 调整图形显示画面数量限制，取消原有500个显示画面的限制，具体能力受软件许可条件约束。
2. 新增Linear Gauge线性仪表对象，支持过程数值显示、报警指示、动态动画及趋势火花线。
3. 更新ActiveX WebBrowser组件，默认采用Microsoft Edge WebView2浏览器引擎。
4. 为Image图像对象增加水平和垂直位置动画支持。
5. 重新组织终端类型及屏幕分辨率选项，方便配置不同显示设备。

FactoryTalk View SE更新

1. 新增Toggle Switch切换开关对象，用于布尔状态的交互式控制。
2. 改进导航面板，增加可停靠侧边栏和水平子菜单。
3. 扩展DataLogPro与InfluxDB 3 Core及Enterprise 3.3.0在Linux环境下的集成能力。
4. 扩展TrendPro和XY Plot对FactoryTalk Historian SE Asset Framework相关数据的支持。
5. 为RecipePro增加Unit、Min和Max可选列。
6. 为TrendPro和XY Plot提供VBA RubberBandZoom相关方法支持。

以上为原始资料中列出的主要更新摘要，并非完整的官方变更日志。对于具体缺陷修复、已知问题和组件兼容性调整，应以Rockwell Automation发布的版本说明为准。

适用行业

FactoryTalk View Studio适用于需要工业设备监控、过程可视化和人机交互开发的行业，典型应用包括：

• 制造业：设备操作界面、生产线状态监控及工艺参数显示。
• 汽车与零部件制造：装配设备、自动化产线及生产单元监控。
• 食品与饮料行业：生产流程可视化、设备运行状态监测及配方参数管理。
• 化工与过程工业：温度、压力、流量及其他工艺变量的监控。
• 水处理与公用设施：泵站、处理设备和相关工业过程的状态显示。
• 包装与物流设备：输送系统、包装机械及自动化设备的操作界面。
• 工业系统集成：为使用罗克韦尔自动化控制平台的项目开发HMI和SCADA应用。
